根據舞臺檢測必要內容規定和委托方要求，針對舞臺特點和現場實際情況，本次檢測主要內容如下：



　?。?）舞臺主體結構布置、構件截面尺寸等復查；



　?。?）鋼結構節點連接情況檢測；



　?。?）舞臺受檢區域完損情況檢測；



　?。?）電氣設施檢測；



　?。?）根據檢測結果，結合實際情況和分析，判斷舞臺是否滿足安全使用要求，并提出相關處理建議，出具檢測報告。



　　技術依據



　?。?）《建筑結構檢測技術標準》（GB/T50344-2019）；



　　（2）《鋼結構現場檢測技術標準》（GB/T50621-2010）；



　　（3）《鋼結構施工質量驗收標準》（GB50205-2020）。



　　判定標準



　?。?）《建筑施工承插型盤扣式鋼管支架安全技術規程》（JGJ 231-2010）；



　　（2）《鋼結構設計標準》（GB50017-2017）；



　　（3）委托方提供的其他相關資料。



　　檢測及結果分析



　　舞臺工程概況

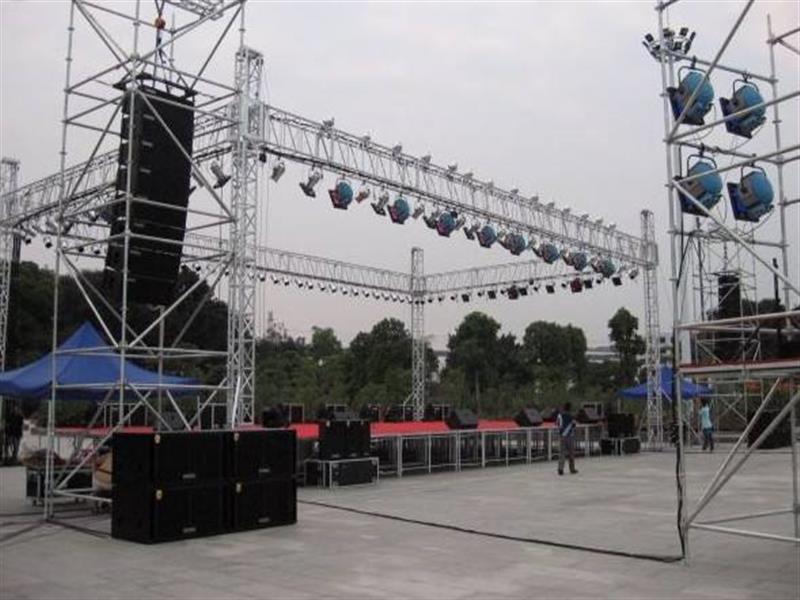

　　受檢鋼結構舞臺為固定搭建，共分為主舞臺、燈架、附屬架A和附屬架B，舞臺搭建時間為2021年4月初，目前處于使用當中，該舞臺為固定舞臺。



　　主舞臺由舞臺背景屏幕墻及演出平臺兩部分組成。其中主舞臺背景屏幕總長約8m，寬約0.6m，總高約4.0m，此背景屏幕主要由LED屏幕+鋼結構支承結構組成，其中鋼結構支承結構主要采用螺栓連接，由豎向方管支架與屏幕采用螺栓連接組成，受力桿件主要為方鋼，豎向和水平方鋼30mm×30mm，壁厚為1.5mm，鋼材強度等級均為Q235。



　　主舞臺演出平臺總長約16.0m，寬約6.0m，平臺高度約為1.0m，主要支承結構為鋼桁架，鋼桁架水平支承結構主要采用方鋼管焊接而成的格構梁承重，格構梁截面尺寸為40mm×25mm，壁厚1.5mm；豎向支承桿件主要采用盤扣式立桿連接套管承重，其中盤扣式立桿截面直徑為48.0mm，壁厚約為2.5mm，立桿底部采用可調底座；水平桿桿件采用盤扣式水平桿，其中水平桿截面直徑為48.0mm，壁厚約為2.5mm。該搭建結構未設置基礎。



　　燈架設置在主舞臺上方和兩側，主要支撐結構為鋼桁架結構。鋼桁架結構由格構柱和格構梁組成；格構柱采用焊接和螺栓連接組成，柱截面尺寸為400mm×400mm，焊接鋼管采用直徑50.0mm和直徑32.0mm，壁厚為3.0mm，柱基礎采用尺寸為1000 mm×1000 mm，厚度為10mm鋼板與柱螺栓連接。格構梁采用焊接和螺栓連接組成，梁截面尺寸為400mm×400mm、400mm×550mm，焊接鋼管采用直徑50.0mm和直徑32.0mm，壁厚為3.0mm。



　　附屬架A和附屬架B結構形式相同，平面布置呈對稱，采用承插型盤口式鋼管支架組成。附屬架總長約4.0m，寬約4.0m，總高約6.0m，其中鋼結構支承結構主要采用拼裝套管、螺栓和插銷連接，其中鋼管截面尺寸采用直徑為50mm、33mm，壁厚約為3.5mm、2.75mm。



　　舞臺主要尺寸復核



　　現場采用LeicaD2手持式激光測距儀、鋼卷尺、游標卡尺等對使用過程中的主舞臺、燈架、附屬架A、附屬架B總尺寸及構件主要截面尺寸進行測量，測量結果見附件一：平面布置圖。



　　舞臺完損檢測



　　為明確主舞臺、燈架、附屬架A、附屬架B鋼結構構件及連接節點的完損狀況，現場對舞臺、燈架和附屬架進行了損傷檢測。經檢測，主舞臺、燈架、附屬架A和附屬架B中存在問題：主舞臺搭接架水平桿節點處輕微銹蝕；燈架中立柱節點連接處螺栓輕微銹蝕。



　　電氣設施檢測



　　為了解舞臺受檢區域目前電氣設施使用狀況，現場對受檢區域進行了檢測復核。檢測結果表明，未發現電線裸露、損壞等情況，未發現漏電現象，電氣設施基本完好。



　　分析評估



　　通過對該搭建舞臺的現場檢測，受檢舞臺分為四處。主舞臺由LED屏幕和演出平臺組成，LED屏幕和演出平臺外觀基本完好，連接節點基本完好無松動現象，連接桿件無變形。燈架為鋼桁架結構，外觀基本完好，支撐結構連接節點基本完好，連接桿件無變形。附屬架A和附屬架B由承插型盤口式鋼管支架組成，桿件連接節點基本完好，連接桿件無變形銹蝕現象。根據對受檢舞臺進行結構構件、連接節點、電氣設備安全性檢測評估，該舞臺基本完好，滿足正常使用需求。



　　檢測結論與建議



　　通過對該搭建舞臺的現場檢測及分析，得出以下結論：



　　（1）受檢搭建舞臺分別由主舞臺、燈架、附屬架A和附屬架B組成。主舞臺主要受力構件為盤扣式立桿和方管鋼梁，盤扣式立桿直徑主要為48.0mm，壁厚為2.5mm，水平桿直徑為48.0mm，壁厚為2.5mm，方管鋼梁截面尺寸為40mm×25mm，壁厚1.5mm。燈架主要支撐結構為格構柱和格構梁組成，柱截面尺寸為400mm×400mm，焊接鋼管采用直徑50.0mm和直徑32.0mm，壁厚為3.0mm；格構梁截面尺寸為400mm×400mm、400mm×550mm，焊接鋼管采用直徑50.0mm和直徑32.0mm，壁厚為3.0mm。附屬架A和附屬架B采用承插型盤口式鋼管支架組成，附屬架A和附屬架B鋼結構支承結構主要采用拼裝套管、螺栓和插銷連接，其中鋼管截面尺寸采用直徑為50mm、33mm，壁厚約為3.5mm、2.75mm。鋼結構材料強度等級均為Q235級。



　?。?）檢測結果表明，主舞臺、燈架、附屬架A和附屬架B中鋼結構構件基本完好，局部存在主舞臺搭接架水平桿節點處局部輕微銹蝕；燈架中立柱節點連接處螺栓局部輕微銹蝕現象；連接節點無明顯松動（局部整改后）。鋼結構構件基本滿足正常使用。



　?。?）檢測結果表明，舞臺受檢區域照明燈具安裝基本牢固、運行正常；各配電箱連接基本可靠、標志齊全，電氣設施基本完好；電氣工程基本滿足正常使用。
